空气加热用PTC加热元件

1. 结构类型。

吹风型空气加热器：绝缘性波纹散热，非绝缘性波纹散热，绝缘型插片散热，铝挤型散热片。
带风扇加热器：绝缘性波纹散热加热器加风扇，非绝缘性波纹散热加热器加风扇。
对流型空气加热器：铝挤型散热片对流散热加热器。

2.用途举例。

吹风型：房间加热，浴室加热，空调机加热，烘房加热，干衣机，干手器，电动汽车空调，电池电容放电负荷；
对流型：电器仪表防潮防结露，电控柜加热，房间加热。

3. 使用注意。
吹风型。
1) 使用时需要吹风，风速对发热功率的影响很大，一般来说，风速越大，功率越大；
2) 一般产品在极低温下使用时，可能会引起功率下降较多，应特别定做；
3)在没有风吹时，加热器也不会损坏，但功率会明显下降，大约为吹风功率的1/8；
4)可以通过调节吹风速度大小来调节输出功率；也可以通过调节电压高低来调节输出功率；也可以通过分组加热来调节；
5)在无风状态下，散热件表面温度比较高，若要防止无风时加热器的温度损坏外围结构件，可加温度开关控制；
6)在无风状态下，散热片的表面温度大约等于开关温度；在吹风状态下，散热器的表面温度要低得多；
7)非绝缘型空气加热器的散热片上式带电的，使用时应避免人体、电线等接触散热器。

对流型。
1)加热功率与安装位置，加热器摆放方向有关；
2)保持空气可以自由流动，利于热量的散发；
3)当给加热器吹风时，加热功率可以提高到2~4倍，同时散热器表面温度也大幅下降；
4)加热器的散热器与金属支架接触时，也会提高输出功率。

4. 常用产品。

常见吹风型空气加热器

非绝缘型：

部件号	长L /mm	高H /mm	宽W /mm	使用电压/V	绝缘电压/V	开关温度 /℃	功率/W (5m/s,风速)
MZFR-8.5J96Z44-220V1	96	44	15	220	无绝缘	250	850
MZFR-10.6J120Z44-220V1	120	44	15	220	无绝缘	250	1060
MZFR-12.8J96Z66-220V1	96	66	15	220	无绝缘	250	1280
MZFR-16J120Z66-220V1	120	66	15	220	无绝缘	250	1600

注：1）可按照客户要求的功率、尺寸制造，吹风面积越大，功率越大；表中的标称功率是在5m/s风速时测试的功率，风速越小则功率越小，无风时的功率仅为标称的1/10左右； .
2）使用电压6~400V，交流、直流均可定做；
3）加热片UL编号：E207611；
4）其他开关温度也可以定做，功率与温差（ΔT =开关温度－环境温度）成正比。
5）产品单价为，每100W大约1.30元，根据具体要求、用量确定。

非绝缘低风阻型：

部件号	长L /mm	高H /mm	宽W /mm	使用电压/V	绝缘电压 /V	开关温度/℃	功率/W (5m/s,风速)
MZFR-0.9J48Z23-220V2	48	23	20	220	无绝缘	150	90
MZFR-1.8J48Z46-220V2	48	46	20	220	无绝缘	150	180
MZFR-1.3J72Z23-220V2	72	23	20	220	无绝缘	150	130
MZFR-2.5J72Z46-220V2	72	46	20	220	无绝缘	150	250
MZFR-1.6J48Z23-220V2	48	23	20	220	无绝缘	250	160
MZFR-3.2J48Z46-220V2	48	46	20	220	无绝缘	250	320
MZFR-2.4J72Z23-220V2	72	23	20	220	无绝缘	250	240
MZFR-4.6J72Z46-220V2	72	46	20	220	无绝缘	250	460

注：1）可按照客户要求的功率、尺寸制造，吹风面积越大，功率越大；表中的标称功率是在5m/s风速时测试的功率，风速越小则功率越小，无风时的功率仅为标称的1/8左右； .
2）使用电压6~400V，交流、直流均可定做；
3）加热片UL编号：E207611；
4）其他开关温度也可以定做，功率与温差（ΔT =开关温度－环境温度）成正比。
5）产品单价为，每100W大约1.80元，根据具体要求、用量确定。

绝缘型：

部件号	发热部分长L/mm	高H /mm	宽W /mm	片数	使用电压 /V	绝缘电压 /V	开关温度 /℃	功率/W (5m/s,风速)
MZFRJ-6.4J96Z50-220V1	96	50	20	8	220	3750	250	640
MZFRJ-8.0J120Z50-220V1	120	50	20	10	220	3750	250	800
MZFRJ-9.6J96Z75-220V1	96	75	20	12	220	3750	250	960
MZFRJ-12J120Z75-220V1	120	75	20	15	220	3750	250	1200
MZFRJ-6.4J96Z50-110V1	96	50	20	8	110	2500	250	640
MZFRJ-8.0J120Z50-110V1	120	50	20	10	110	2500	250	800
MZFRJ-7.2J72Z75-110V1	72	75	20	9	110	2500	250	720
MZFRJ-9.6J96Z75-110V1	96	75	20	12	110	2500	250	960

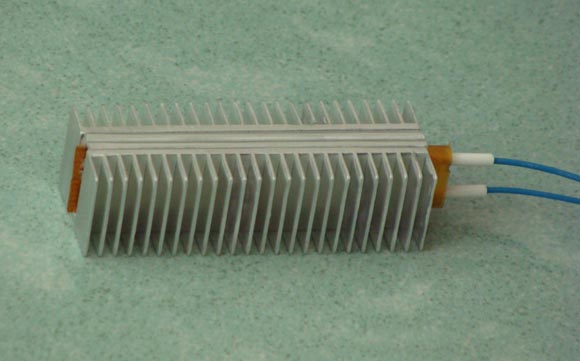

绝缘低风阻型：

003

部件号	发热部分长L/mm	高H /mm	宽W /mm	使用电压/V	绝缘电压 /V	开关温度/℃	功率/W (5m/s,风速)
MZFRJ-2.2J77Z28-220V2	77	28	15	220	3750	250	220
MZFRJ-4.0J77Z56-220V2	77	56	15	220	3750	250	400
MZFRJ-6.0J77Z84-220V2	77	84	15	220	3750	250	600
MZFRJ-2.3J77Z28-220V3	77	28	20	220	3750	250	230
MZFRJ-4.5J77Z56-220V3	77	56	20	220	3750	250	450
MZFRJ-6.5J77Z84-220V3	77	84	20	220	3750	250	650

绝缘插片型

部件号	发热部分长L/mm	高H /mm	宽W /mm	使用电压/V	绝缘电压 /V	开关温度/℃	功率/W (5m/s,风速)
MZFRJ-9.0J100Z60-220V4	100	60	30	220	3750	250	900
MZFRJ-18J200Z60-220V4	200	60	30	220	3750	250	1800
MZFRJ-25J100Z60-220V4	300	60	30	220	3750	250	2500

注：1）可按照客户要求的功率、尺寸制造，吹风面积越大，功率越大；表中的标称功率是在5m/s风速时测试的功率，风速越小则功率越小，无风时的功率仅为标称的1/10左右； .
2）使用电压100~400V，交流、直流均可定做；
3）加热片UL编号：E207611；
4）其他开关温度也可以定做，功率与温差（ΔT =开关温度－环境温度）成正比。
5）产品单价为，每100W大约3.00元，根据具体要求、用量确定。

对流型空气加热器：

部件号	长L /mm	宽W /mm	高H /mm	使用电压/V	绝缘电压 /V	外壳温度/℃	无风功率/W
DL -45W50A-220V1	50	77	40	220	3750	180	45
DL -90W100A-220V1	100	77	40	220	3750	180	90
DL -130W150A-220V1	150	77	40	220	3750	180	130
DL -160W200A-220V1	200	77	40	220	3750	180	160
DL -30W50A-220V1	50	77	40	220	3750	130	30
DL -60W100A-220V1	100	77	40	220	3750	130	60
DL -90W150A-220V1	150	77	40	220	3750	130	90
DL -110W200A-220V1	200	77	40	220	3750	130	110
DL -15W50A-220V1	50	77	40	220	3750	80	15
DL -30W100A-220V1	100	77	40	220	3750	80	30
DL -40W150A-220V1	150	77	40	220	3750	80	40
DL -60W200A-220V1	200	77	40	220	3750	80	60

注：1）可按照客户要求的功率、尺寸制造，散热面积越大，功率越大； .
2）使用电压6~400V，交流、直流均可定做；
3）加热片UL编号：E207611；
4）吹风时，功率增加，吹风功率是无风功率的2~4倍。

带外壳支架空气加热器

部件号	长L /mm	宽W /mm	厚H /mm	使用电压/V	绝缘电压 /V	功率/W
RF -2500W130A-220V1	130	130	80	220	无绝缘	2500
RFJ -1500W130A-220V1	130	130	80	220	3750V	1500
RF -1000W90A-220V1	90	90	80	220	无绝缘	1000
RFJ -600W90A-220V1	90	90	80	220	3750V	600

注：1）可按照客户要求的功率制造；
2）使用电压6~400V，交流、直流均可定做；
3）加热片UL编号：E207611；
4）可加装温控开关、温度熔断器。
5）产品单价：130*130，绝缘型，约200元；80*80，绝缘型，约160元；130*130，非绝缘型，约180元；80*80，非绝缘型，约140元。根据产品具体要求、数量等确定。
